Standartlar
  • Tüm ekipman Amerikan uygulama standartları olan ANSI (American National Standards Institute) , ASTM ( American Society for Testing and Materials ) , UL (Underwriters Laboratories) , ve NEC (National Electric Code) standartlarına uygun olarak imal edilmektedir.
  • Üretilen arıtılmış su WHO ve EPA içme suyu standartlarına da uygundur.
Genel Bilgiler

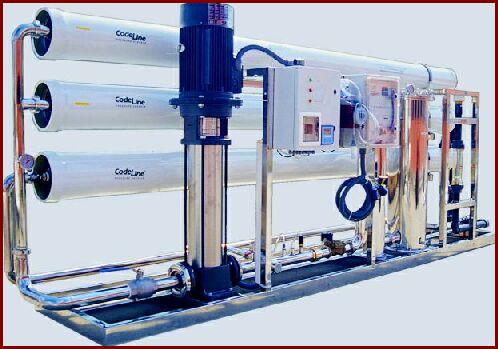

  • Sistem yüksek basınç pompası, elektrik kontrol cihazı, kimyasal madde dozaj donanımı boru bağlantıları ve yardımcı bağlantıları ile eksiksiz şekildedir. Fabrikada, sistem boru ve elektrik bağlantıları tamamlanmış, çelik şase üzerine monte edilmiş çalışmaya ve de gönderilmeye hazır hale getirilmektedir.
Ters Ozmoz Cihazının Planlanması
  • Sistemin Planlanması Arıtılacak olan suyun analizine bağlıdır. Ekte Suyun hangi analizlerinin Firmamızca istendiğini gösteren bir örnek mevcuttur.
Ters Ozmoz Cihazının Ayrıntıları
  • Boru bağlantıları : RO sisteminde ham su,arıtılmı ş su ve konsantre su boru hatları PVC olup cihazın sasesinin bir yanındadır.
  • Kapatma valfleri : RO sisteminde valfler giriş suyu , arıtılmış su ve konsantre su hatları üzerinde bulunur. Valfler 150 psi veya daha yüksek basınçlara dayanıklı olup küresel tip veya kelebek valf tipindedir.
  • Alçak basınç boruları : Cihazın giriş suyu, arıtılmış su ve konsantre su boruları alçak basınç tipinde PVC dir. Bağlantılar soketli , flanşlı “T" bağlantılı ve kaynak tipte yapılmıştır. Boru çapları boruda su hızı yaklaşık 2,4 m/saniye olacak şekilde seçilmiştir.
  • Kimyasal Dozaj Sistemi : Kimyasal dozaj sistemi RO cihazının şasesi üzerine monte edilmiştir, buradan giriş suyuna asit ve antiscalan kimyasal madde verilir. Dozajlama sisteminde dozaj pompası, kontrolu, kimyasal tankı ve alçak seviye alarmı bulunmaktadır. Şase üzerine yerleştirmede kimyasal maddenin saçılmasının önlenmesine dikkat edilmiştir. Dozaj pompası strok ve hız değerleri 100:1 den başlayarak kontrol edilir. Kimyasal tanklar polietilenden taşmayacak şekilde 35 galon hacminde yapılmıştır.
  • Ön filtre : 316 L paslanmaz çelikten yapılmış tek kap şeklindedir. Filtrasyon değeri 5 mikrondur. Filtre kabı ASME standardına uygun çalışma basıncı 10 kg/cm2 olup fabrikada test ve kontrola tabi tutulmuştur.Giriş ve çıkış bağlantıları ANSI 150 standardındadır. Yeterli miktardaki filtre kartuşu kaba yerleştirilmiş olup 10’’ lik bir kartuş için maksimum 0,8 m3/saat lik bir debi ön görülmüştür.
  • Yüksek Basınç Pompası : Bir adet yüksek basınç çok kademeli santrifüj pompası olup 316 SS den yapılmış IEC ye uyumlu tamamen kapalı ve fan soğutmalı motoru vardır.GRUNDFOS veya eşdeğeridir.
  • Membranlar :8” çapında , 40” boyunda olup ince film komposit tipte ve fiberglas bantla sarılmıştır. Nominal tuz arıtma oranı test şartlarında en az %99 dur.
  • Basınçlı Membran Kılıfları : Fiberglas takviyeli (FRP) plastikden yapılmıştır , 8” lik membranlara uyumludur. Girişler yandan olup 316 SS victaulic tip bağlantılarla yapılır. Membran kılıfları ASME standardına uyumludur ve fabrikada test edilmiştir.
  • Yüksek Basınç Boruları : Bütün yüksek basınç boruları , pompanın yüksek basınç çıkı ş ında mebran girişlerinde ve konsantre su çıkışında kullanımakta olup, 316 L paslanmaz çelikten yapılmıştır. Bağlantılar kaynaklı , flanşlı yahut victaulic tiptedir. Bu boruların çapları da 2,4 m/saniye hızında su akışına uyumludur.
  • Otomatik Kapatmalı Su Giriş Valfi : Ön sediman filtre sonrasına konmuş olup RO sisteminin çalışmaması halinde giriş suyunu kapatır. Bu valf PVC den yapılmış olup elektrikli bir kelebek valfdir.
  • Kısma Valfi : Membranlar üzerinde hassas su debisini sağlar ve yüksek basınç pompası çıkış hattı üzerinde yer alır.Valf 316 SS den yapılmış olup elle kumanda edilen hassas kontrol yapan tiptedir.
  • Otomatik Yıkama :Otomatik bay pass valfidir ve konsantre su hattı üzerindedir , alçak basınçlı su akımı ile membran yüzeylerinin yıkanmasını sağlar. Valf elektrikle çalışan küresel yahut kelebek tiptedir 316 SS den yapılmıştır. Valf gerektiğinde el ile de çalıştırılır.
  • Konsantre Su Kontrol Valfi : Valf son konsantre su hattı üzerinde olup sistemin çalı ş ma basıncını ve randımanını kontrol eder. 316 SS den yapılmış küresel tipdir.
  • Basınç Göstergesi : Sıvılı tip göstergedir. Ön filtre girişinde ve çıkışında ,pompa çıkışında membran kaplarının girişinde ve konsantre su çıkışında son olarak arıtılmış su hattında bulunur. Gösterge 316 SS den yapılmıştır ve 4” çapındadır, arkadan montelidir , skalada metrik ve ingiliz değerleri vardır .
  • Basınç Switchleri : Yüksek ve alçak basınç switchleri yüksek basınç pompası giriş hattı ve 1. Membran girişi üzerinde bulunur. Switchelerin su ile temas eden kısımları 316 SS den yapılmıştır. Çıkışları ise ana kontrol panelinde NEMA 4X devre kesicisine bağlıdır.
  • Debimetreler : Dijital göstergelidir, alçak basınç su ve konsantre su hatları üzerindedir. Sensörleri PVC gövde içinde pervane tiplidir. Çıkış sinyali hall effect tiptedir. Gösterge metrik veya ingiliz birimlerine göre programlanabilir.
  • pH Monitörü ve Kontrolları : Giriş suyu üzerinde Ön filtre sonrasında yerleşecek ve giriş suyunun pH değeri dozajlamadan sonra görülecektir. pH monitorü ana kontrol paneli üzerine yerleştirilmiştir.
  • İletkenlik Monitörü :Arıtılmış su kalitesini görmek için üretim hattı üzerine yerleştirilmiştir. Monitör ana kontrol paneli üzerindedir , sıcaklık kompansasyonu vardır,
  • Yıkama Girişleri : Dış yıkama ünitesi yardımıyla membran dizilerinin yıkanmasını sağlar. Bağlantılar victaulic tiptir, normal çalışma sırasında kapalıdır. Bütün giriş suyu ve konsantre su bağlantıları 316 veya 304 SS , arıtılmış su bağlantısı ise PVC dir.
  • Numune Muslukları : Ön filtreden sonra her membranın arıtılmış su hattı üzerinde , son çıkışta ,ve son konsantre su çıkışında bulunur. Bunlar çalışmayı kolaylaştıran yerlere monte edilmiştir.

Ters ozmoz sistemi aşağıda belirtilen kontrolleri kapsamaktadır:
  • Motor çalıştırma panelindeki çalıştırma ve durdurma düzeneği kontrol sensörleri ile iki dozaj pompasına ve yüksek basınç pompasına otomatik olarak kumanda eder. Motor starterleri ve diğer elektrik parçaları Telemecanique , Siemens ,veya Allen- Bradley yapımıdır.
  • Kontroller RO şasesi üzerinde monte edilmiş gömme NEMA 4 kodunda kapalı parçalardır.
  • RO kontrolları aşağıda belirtilen şekildedir:
    • RO sistemi, el ile açma/kapama anahtarı , lamba rengi Yeşil
    • Asit dozaj sistemi, el ile açma/kapama anahtarı, lamba rengi Yeşil
    • Antiskalan dozaj sistemi el ile açma/kapama anahtarı, lamba rengi Yeşil
    • Otomatik yıkama el ile açma/kapama anahtarı, lamba rengi Amber
    • RO sistemi alçak basınç alarmı, lamba rengi Kırmızı
    • RO sistemi yüksek basınç alarmı, lamba rengi Kırmızı
    • Asit dozaj tankı alçak seviye alarmı, lamba rengi Kırmızı
    • Antiskalan dozaj tankı alçak seviye alarmı, lamba rengi Kırmızı
    • Kullanma noktasında tank dolu, lamba rengi Amber
    • Sesli alarm, durdurma anahtarı ile
    • Alarm reset düğmesi
    • Acil durdurma düğmesi
    • Fabrikada tüm elektrik aletlerin kabloları ana kontrol paneline su geçirmez borularla bağlanmıştır. Tüm kablolar panele kablo pabuçları ile bağlıdır.

    TEST
    RO sisteminin, sevk öncesi, fabrikada bütün cihazların kontrolleri yapılmaktadır.

    NOT : Teklif edilen cihazların özellikleri, performansları ve sistem elemanlarında önceden haber vermeden, yapımcı firma tarafından,değişiklik yapılabilir.
